نیپل تبدیلی فشار قوی (Swage Nipple) | اتصالات کاهنده فولاد و استیل

مجموعه پترو فیتینگ (PETRO FITTING) به‌عنوان مرکز تخصصی تولید و تأمین اتصالات فشار قوی، انواع نیپل تبدیلی (Swage Nipple)، Swaged Nipple و Reducing Nipple را در متریال‌های فولاد کربنی، فولاد آلیاژی و استنلس استیل برای استفاده در صنایع نفت، گاز، پالایشگاه، پتروشیمی، نیروگاه، صنایع شیمیایی و تجهیزات فرآیندی ارائه می‌دهد.

نیپل تبدیلی یکی از اتصالات کاربردی در سیستم‌های پایپینگ است که برای تغییر سایز خط در یک قطعه فشرده و مقاوم مورد استفاده قرار می‌گیرد تا انتخابی مطمئن بین قطرهای مختلف ایجاد کند.

قیمت نیپل تبدیلی فشار قوی و عوامل مؤثر بر استعلام قیمت

قیمت نیپل تبدیلی به فاکتورهای متعددی در فرآیند تولید و مشخصات فنی پروژه بستگی دارد. با توجه به نوسانات بازار فلزات صنعتی، قیمت روز نیپل استیل و فولادی بر اساس پارامترهای زیر محاسبه می‌شود:

• جنس و گرید متریال: قیمت نیپل استیل (نظیر F316L و F304L) به دلیل عناصر آلیاژی، بالاتر از نیپل تبدیلی فولادی (نظیر ASTM A105) است.
• رده ضخامتی (Schedule): نیپل‌های رده سنگین (Sch 80, Sch 160, XXS) متریال بیشتری مصرف کرده و قیمت بالاتری دارند.
• نوع آرایش ساختاری: پیچیدگی فرآیند تولید نوع خارج از مرکز (Eccentric) نسبت به هم‌مرکز (Concentric) بر قیمت تمام‌شده تأثیرگذار است.
• نوع اتصال انتهایی: ترکیب‌های مختلف رزوه‌ای (Threaded)، جوشی (Beveled) یا ساده (Plain).
• استانداردها و مدارک کیفی: ارائه گواهی MTC، تست PMI و بازرسی‌های NDT.

نیپل تبدیلی چیست؟ (Swage Nipple Definition)

نیپل تبدیلی (Swage Nipple) یک اتصال کاهنده است که برای اتصال دو سایز متفاوت در سیستم‌های لوله‌کشی فشار قوی استفاده می‌شود.

برخلاف یک Reducer معمولی که معمولاً به‌عنوان اتصال تغییر قطر در خطوط اصلی پایپینگ استفاده می‌شود، Swage Nipple یک قطعه نسبتاً جمع‌وجور است که می‌تواند علاوه بر تغییر سایز، امکان ایجاد اتصال رزوه‌ای، جوشی یا Socket Weld را نیز فراهم کند.

در نتیجه، نیپل تبدیلی در مواردی که فضای نصب محدود است یا لازم است یک خط با قطر متفاوت به یک Valve، Fitting، Branch Connection، Instrument یا تجهیزات فرآیندی متصل شود، کاربرد بسیار مناسبی دارد.

استاندارد ساخت نیپل تبدیلی (MSS SP-95)

استاندارد اصلی و تخصصی برای Swage Nipples، استاندارد مرجع زیر است:

MSS SP-95 – Swage(d) Nipples and Bull Plugs

مطابق اعلام رسمی MSS، نسخه SP-95-2024 آخرین نسخه ویرایش‌شده برای این قطعات است. استاندارد MSS SP-95 الزامات فنی زیر را برای بازه سایز NPS 1/8 تا NPS 12 در فولاد کربنی و آلیاژی پوشش می‌دهد:

• ابعاد و تلرانس‌های ماشین‌کاری
• پرداخت سطح و کیفیت ساخت
• حکاکی و مارکینگ (Marking)
• متریال مجاز و نحوه انتهای اتصال
• نیپل تبدیلی هم‌مرکز و خارج از مرکز

همچنین برای انتهای رزوه‌ای، استاندارد رزوه ASME B1.20.1 (رزوه NPT) و برای انتهای Butt Weld، آماده‌سازی انتها مطابق ASME B16.25 مرجع قرار می‌گیرد.

انواع نیپل تبدیلی از نظر ساختار هندسی

1. نیپل تبدیلی هم‌مرکز | Concentric Swage Nipple

در نوع Concentric، محور قسمت بزرگ و قسمت کوچک قطعه در یک راستا قرار دارد. این نوع برای مواردی مناسب است که تغییر سایز باید به‌صورت متقارن در اطراف محور خط انجام شود.

کاربردهای متداول:

• خطوط عمودی پایپینگ
• اتصال تجهیزات با محور مشترک
• خطوط فرآیندی و اتصالات ابزار دقیق
• تغییر سایز در فضای محدود

2. نیپل تبدیلی خارج از مرکز | Eccentric Swage Nipple

در نوع Eccentric، محور دو طرف قطعه نسبت به یکدیگر Offset دارد. این طراحی در خطوط افقی می‌تواند برای کنترل وضعیت کف یا سقف خط و جلوگیری از ایجاد نقاط تجمع سیال یا حبس گاز مورد استفاده قرار گیرد.

انتخاب بین Concentric و Eccentric باید بر اساس جهت خط، نوع سیال، شرایط فرآیندی و الزامات طراحی انجام شود.

انواع انتهای اتصال نیپل تبدیلی

یکی از مزیت‌های مهم Swage Nipple امکان تولید آن با آرایش‌های مختلف انتهایی است. استاندارد MSS SP-95 امکان استفاده از انتهای Threaded، Beveled، Square Cut/Plain و Grooved را پیش‌بینی کرده است:

• Threaded × Threaded (TBE): هر دو طرف دارای رزوه هستند. برای اتصال رزوه‌ای در سیستم‌های لوله‌کشی و تجهیزات کوچک‌قطر.
• Beveled × Beveled (BBE): هر دو طرف دارای پخ مناسب برای Butt Welding هستند.
• Plain × Plain (PBE): هر دو طرف دارای انتهای صاف هستند.
• Threaded × Beveled: یک طرف رزوه‌ای و طرف دیگر مناسب جوش لب‌به‌لب است. ایده‌آل برای انتقال بین اتصال رزوه‌ای و خط جوشی.
• Threaded × Plain: یک طرف رزوه‌ای و طرف دیگر Plain.
• Beveled × Plain: یک طرف برای Butt Welding و طرف دیگر Plain.

نیپل تبدیلی رزوه‌ای چیست؟

در برخی سفارش‌ها اصطلاح Reducing Nipple یا Threaded Reducing Nipple برای قطعه‌ای به کار می‌رود که دو طرف آن رزوه خارجی داشته و سایز دو طرف متفاوت است.

به همین دلیل هنگام خرید و ثبت سفارش نباید تنها عبارت «نیپل تبدیلی» نوشته شود. مشخصات زیر باید دقیقاً تعیین گردند تا از بروز اشتباه جلوگیری شود:

Large End × Small End × Length × End Connection × Material × Standard

نمونه نحوه سفارش استاندارد:
2" × 1" × 4" | Threaded × Beveled | ASTM A105 | MSS SP-95 | NPT

متریال نیپل تبدیلی (فولاد، استیل و آلیاژی)

پترو فیتینگ امکان تولید و تأمین نیپل‌های تبدیلی را در متریال‌های زیر فراهم می‌کند:

فولاد کربنی | Carbon Steel

رایج‌ترین متریال برای اتصالات فشار قوی ASTM A105 / A105M است. استاندارد ASTM A105 برای قطعات فورج فولاد کربنی مورد استفاده در سیستم‌های تحت فشار کاربرد داشته و الزامات ترکیب شیمیایی و خواص مکانیکی را مشخص می‌سازد.

استنلس استیل | Stainless Steel

برای سرویس‌های خورنده و حساس، نیپل تبدیلی استیل در گریدهای فورج‌شده زیر تولید می‌شود:

• ASTM A182 F304 / F304L
• ASTM A182 F316 / F316L

استاندارد ASTM A182 برای فلنج‌ها و اتصالات فورج‌شده استنلس استیل در دما و فشار بالا تدوین شده است.

فولاد آلیاژی | Alloy Steel

بر اساس شرایط طراحی، دما و فشار پروژه، امکان تولید در گریدهای آلیاژی نظیر ASTM A182 F11، F22 و F91 بر اساس Class پایپینگ وجود دارد.

جدول مشخصات فنی نیپل تبدیلی فشار قوی

فرآیند تولید نیپل تبدیلی در پترو فیتینگ

تولید یک نیپل تبدیلی استاندارد نیازمند کنترل دقیق هندسه، ضخامت دیواره و ماشین‌کاری انتها است:

1. انتخاب متریال: تهیه شمش یا لوله بدون درز فورج‌شده مطابق ASTM A105 یا A182 F316L.
2. آماده‌سازی و فورجینگ: شکل‌دهی تحت فشار برای ایجاد ساختار یکنواخت فلز.
3. عملیات حرارتی: انجام Heat Treatment جهت دستیابی به خواص مکانیکی استاندارد.
4. ماشین‌کاری دقیق: کنترل ابعادی قطر بزرگ، قطر کوچک، طول و هم‌محوری.
5. ایجاد رزوه یا پخ جوش: ماشین‌کاری رزوه NPT مطابق ASME B1.20.1 یا Bevel مطابق ASME B16.25.

کنترل کیفیت و بازرسی اتصالات فشار قوی

جهت تضمین ایمنی پروژه‌ها، قطعات تولیدی پترو فیتینگ تحت بازرسی‌های زیر قرار می‌گیرند:

• بازرسی ظاهری و ابعادی: بررسی عیوب سطحی، ترک، کنترل گام رزوه و ضخامت دیواره.
• تست PMI: جهت تأیید آنالیز شیمیایی متریال استیل و آلیاژی (Positive Material Identification).
• تست‌های غیرمخرب (NDT): انجام تست‌های PT، MT، UT در صورت الزام پروژه.
• تست‌های مکانیکی: کشش، سختی‌سنجی و ضربه.

مدارک و گواهی‌نامه‌های فنی (MTC)

برای کلیه سفارشات صنعتی، مدارک زیر قابل ارائه می‌باشد:

• گواهینامه فنی متریال (Material Test Certificate – MTC 3.1)
• گزارش آنالیز شیمیایی و خواص مکانیکی
• گزارش ابعادی و بازرسی چشم‌الکترونیکی / PMI
• Certificate of Conformity (COC)

تفاوت نیپل تبدیلی (Swage Nipple) با Reducer و مغزی

1. تفاوت Swage Nipple با Reducer

2. تفاوت نیپل تبدیلی با مغزی فشار قوی

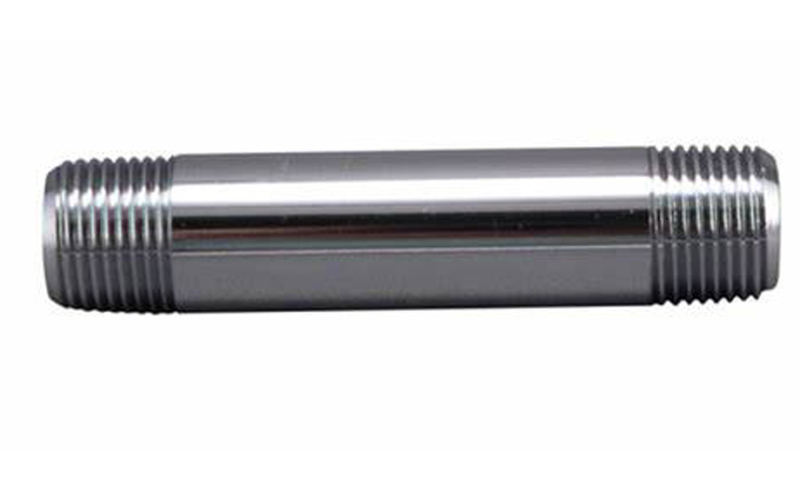

مغزی فشار قوی (Nipple) معمولاً برای اتصال دو جزء رزوه‌ای هم‌سایز استفاده می‌شود. اما Swage Nipple علاوه بر قابلیت تغییر سایز، امکان ایجاد انتهای ترکیبی مانند Threaded × Beveled را فراهم می‌سازد.

نکات مهم هنگام ثبت سفارش خرید نیپل تبدیلی

برای جلوگیری از خطای تأمین، حتماً ۱۰ مشخصه زیر را در درخواست خرید درج نمایید:

1. سایز بزرگ‌تر (Large End)
2. سایز کوچک‌تر (Small End)
3. نوع قطعه (Concentric یا Eccentric)
4. نوع اتصال طرفین (TBE, BBE, PBE, Threaded x Beveled)
5. طول قطعه (Length)
6. رده ضخامتی (Schedule)
7. جنس و گرید (ASTM A105 یا A182)
8. استاندارد ساخت (MSS SP-95)
9. نوع رزوه (معمولاً NPT)
10. الزامات بازرسی و مدارک مورد نیاز

چرا خرید نیپل تبدیلی از پترو فیتینگ؟

PETRO FITTING با تجربه گسترده در تأمین اتصالات فشار قوی پروژه‌های نفت، گاز و پتروشیمی، متضمن کیفیت متریال، دقت ابعادی بالا، سلامت رزوه و مطابقت کامل با استاندارد MSS SP-95 می‌باشد. امکان تولید سفارشی طبق نقشه (Drawing)، Piping Class و ITP پروژه شما فراهم است.

سوالات متداول (FAQ)

نیپل تبدیلی چیست؟
نیپل تبدیلی یا Swage Nipple یک اتصال کاهنده در پایپینگ فشار قوی است که برای اتصال دو سایز ناهمسان با انتهای رزوه‌ای، جوشی یا ساده استفاده می‌شود.

استاندارد اصلی نیپل تبدیلی چیست؟
استاندارد تخصصی این قطعه MSS SP-95 (ویرایش 2024) می‌باشد.

نیپل تبدیلی Concentric و Eccentric چه تفاوتی دارند؟
در Concentric محور دو طرف یکسان است، ولی در Eccentric محور دو طرف Offset دارد تا در خطوط افقی از حبس گاز یا سیال جلوگیری کند.

آیا نیپل تبدیلی استیل تولید می‌شود؟
بله، در گریدهای استنلس استیل نظیر ASTM A182 F304L و F316L قابل تأمین است.

آیا امکان ساخت سفارشی در پترو فیتینگ وجود دارد؟
بله، بر اساس سایز، متریال، نقشه و الزامات فنی پروژه شما تولید می‌گردد.
